Um guia abrangente para capacitores de filmes DC: seleção, aplicações e vantagens

Compreendendo os capacitores de filmes de DC e sua funcionalidade principal

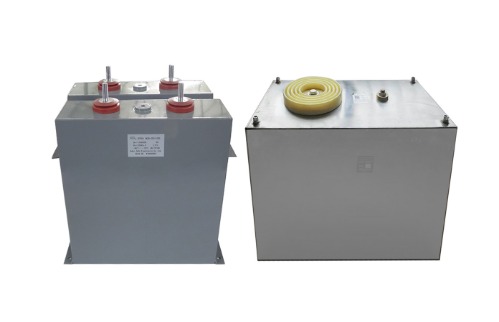

Os capacitores de filme DC representam uma categoria crítica de componentes eletrônicos passivos projetados especificamente para uso em circuitos de corrente direta (DC). Ao contrário de suas contrapartes eletrolíticas, esses capacitores utilizam um filme plástico fino como seu material dielétrico, que é meticulosamente metalizado ou equipado com eletrodos de papel alumínio. Essa construção fundamental é a fonte de sua renomada estabilidade, confiabilidade e excelentes características elétricas. Eles são indispensáveis ​​em uma vasta gama de aplicações, desde a filtragem e a supressão de ruído até os circuitos de armazenamento de energia e amortecedor. O termo DC Film Capacitor Fabrory Significa uma instalação de produção especializada dedicada à engenharia e fabricação precisa desses componentes, concentrando -se no controle rigoroso da qualidade para atender aos requisitos exigentes dos eletrônicos modernos. Compreender as propriedades intrínsecas desses capacitores é o primeiro passo para alavancar todo o seu potencial em qualquer design.

Propriedades elétricas -chave

O desempenho de um capacitor de filme DC é definido por várias propriedades elétricas -chave que os engenheiros devem considerar cuidadosamente durante o processo de seleção. Esses parâmetros influenciam diretamente como o capacitor se comportará dentro de um circuito e se ele desempenhará sua função pretendida de maneira eficaz em toda a sua vida útil operacional.

• Valor e tolerância da capacitância: Isso indica a quantidade de energia elétrica que o capacitor pode armazenar. Os capacitores de filme estão disponíveis em uma ampla gama de valores, normalmente de picofarads (PF) a microfarads (μF). A tolerância especifica o desvio permitido do valor de capacitância nominal declarado, que geralmente é apertado para os tipos de filme (por exemplo, ± 1%, ± 5%).
• Tensão nominal (tensão de trabalho DC): Esta é a tensão CC contínua máxima que pode ser aplicada ao capacitor sem arriscar a quebra. É crucial selecionar um capacitor com uma classificação de tensão que exceda a tensão máxima esperada no circuito, incluindo transientes ou picos, para garantir a confiabilidade a longo prazo.
• Fator de dissipação (df) ou tan δ: Este parâmetro mede a perda de energia inerente ao capacitor. Um fator de dissipação mais baixo é sempre desejável, pois indica maior eficiência e menos auto-aquecimento, o que é particularmente importante em aplicações de alta frequência ou de alta potência.
• Resistência ao isolamento (IR): Isso mede a resistência do material dielétrico à corrente de vazamento. Uma alta resistência ao isolamento é uma marca registrada dos capacitores de filmes de qualidade, garantindo a perda mínima de energia através do vazamento ao longo do tempo.
• Resistência em série equivalente (ESR): Embora tipicamente muito baixo nos capacitores de filmes, a ESR é a resistência efetiva em série com o capacitor que é responsável por todas as perdas. A baixa VHS é fundamental para aplicações que envolvam altas correntes de ondulação, como na troca de fontes de alimentação.

Selecionando o capacitor de filme DC certo para o seu projeto

Escolher o capacitor ideal de filme de DC é um processo diferenciado que se estende além de simplesmente corresponder a classificações de capacitância e tensão. Envolve uma profunda compreensão do ambiente, tensões elétricas e expectativas de desempenho do aplicativo. Um passo em falso na seleção pode levar a falhas prematuras, mau funcionamento do circuito ou operação ineficiente. Portanto, é necessária uma abordagem sistemática, pesando as vantagens e limitações de diferentes filmes dielétricos contra as demandas específicas do projeto. Esta seção o guiará através dos fatores críticos de tomada de decisão, ajudando você a navegar no processo de seleção com confiança e garantir que o componente que você escolher não apenas se adapte ao esquema, mas também se destaque em sua operação no mundo real.

Comparando tipos de filme dielétrico comuns

O tipo de filme plástico usado como dielétrico é o principal diferencial entre vários capacitores de filmes de DC. Cada material oferece um conjunto exclusivo de compensações entre custo, tamanho, propriedades elétricas e estabilidade da temperatura. A tabela a seguir fornece uma visão geral comparativa dos filmes dielétricos mais prevalentes usados ​​no setor. Essa comparação é essencial para fazer uma escolha informada, pois o dielétrico determina o comportamento fundamental do capacitor.

A tabela abaixo descreve as principais diferenças entre filmes de poliéster (PET), polipropileno (PP), naftalato de polietileno (PEN) e sulfeto de polifenileno (PPS). Por exemplo, enquanto o poliéster oferece um bom equilíbrio de custo e desempenho para aplicações de CC de uso geral, o polipropileno é superior para usos de alta frequência e alta potência devido ao seu fator de dissipação extremamente baixo. Por outro lado, o naftalato de polietileno fornece melhor estabilidade de temperatura que o poliéster, tornando -o adequado para ambientes mais exigentes.

Esta comparação detalhada mostra que não existe um único "melhor" dielétrico; A escolha é totalmente dependente do aplicativo. Compreender essas propriedades materiais é um aspecto fundamental do trabalho realizado em qualquer respeitável DC Film Capacitor Fabrory , onde o foco está em corresponder o material certo às necessidades do cliente.

Considerações ambientais e operacionais

Além das especificações elétricas, o ambiente de operação física desempenha um papel fundamental na longevidade e confiabilidade de um capacitor de filme de DC. Fatores como temperatura ambiente, umidade, estresse mecânico e condições de solda devem ser meticulosamente avaliados.

• Faixa de temperatura: Todo capacitor é classificado para uma faixa de temperatura operacional específica. É vital garantir que esse intervalo englobe a temperatura operacional em estado estacionário e quaisquer picos térmicos em potencial dentro do equipamento. A exposição prolongada a temperaturas além da classificação reduzirá drasticamente a vida do componente.
• Umidade e ambientes severos:
• Para aplicações expostas a alta umidade ou atmosferas corrosivas, capacitores com encapsulamento robusto (por exemplo, revestimento de resina epóxi, casos metálicos hermeticamente selados) são necessários para evitar a ingestão de umidade, que pode degradar propriedades dielétricas e levar à falha catastrófica.
• Robustez mecânica: A construção do capacitor deve suportar as vibrações e choques mecânicos inerentes à sua aplicação. Por exemplo, os capacitores em sistemas automotivos ou aeroespaciais requerem leads especialmente projetados e construção interna para evitar quebras.
• Requisitos de inflamabilidade: Em aplicações críticas de segurança, os capacitores podem precisar cumprir com classificações específicas de inflamabilidade (por exemplo, UL 94 V-0) para impedir a propagação de incêndio em caso de uma falha de componente.

Abordar essas considerações antecipadamente é crucial para Como escolher um capacitor de filme de link DC Para confiabilidade a longo prazo, garantir que o componente selecionado tenha um desempenho consistente ao longo da vida útil esperada do produto final.

Aplicações primárias e casos de uso em eletrônicos modernos

A combinação única de propriedades oferecidas pelos capacitores de filmes da DC faz com que eles o componente de escolha em um espectro diversificado de sistemas eletrônicos. Sua capacidade de lidar com altas tensões, exibir baixas perdas e manter a estabilidade em condições variadas desbloqueia as funcionalidades difíceis de alcançar com outras tecnologias de capacitores. Desde a conversão e controle do poder até o processamento preciso dos sinais, esses capacitores estão permitindo silenciosamente o avanço tecnológico entre as indústrias. Esta seção investiga as áreas de aplicação mais significativas, ilustrando por que um entendimento profundo desses usos é vital para qualquer engenheiro de design ou especialista em compras que trabalhe com um DC Film Capacitor Fabrory .

Sistemas de fonte de alimentação e conversão

Talvez a área de aplicação mais extensa para capacitores de filmes DC esteja dentro da eletrônica de energia. São componentes fundamentais nas fontes de alimentação em modo de comutação (SMPs), inversores, conversores e acionamentos de motor. Nesses sistemas, eles desempenham várias funções críticas essenciais para operação eficiente e estável.

• Capacitores DC-Link: Em inversores e conversores que alteram CC para CA ou para uma tensão CC diferente, o capacitor de link CC está posicionado entre o retificador e o estágio do inversor. Seu papel principal é estabilizar a tensão do barramento CC, absorvendo e fornecendo altas correntes de ondulação, minimizando assim as flutuações de tensão. Este é um aplicativo exigente que requer capacitores com baixa ESR e ESL para lidar com as altas correntes de ondulação sem aquecimento excessivo.
• Filtragem de entrada/saída: Os capacitores de filme são usados ​​nos estágios de entrada e saída das fontes de alimentação para filtrar a interferência eletromagnética (EMI) e o ruído de alta frequência. Isso garante a conformidade com os regulamentos de compatibilidade eletromagnética (EMC) e fornece energia limpa para componentes a jusante sensíveis.
• Circuitos de amortecedor: Utilizados entre dispositivos de comutação, como IGBTs e MOSFETs, os capacitores de amortecedores protegem esses semicondutores, limitando a taxa de aumento da tensão (DV/DT) e suprimindo picos de tensão que ocorrem durante as transições de comutação. Este aplicativo exige capacitores com excelentes propriedades de autocura e alta capacidade de manuseio de pulsos.

O processo de seleção para Aplicações de capacitores de filme DC de alta tensão Na energia eletrônica, é particularmente rigoroso, com foco na resistência ao pulso, no manuseio atual do RMS e no gerenciamento térmico para garantir a confiabilidade inabalável na infraestrutura crítica.

Aplicações avançadas e de nicho

Além dos principais eletrônicos de potência, as características superiores dos capacitores de filmes permitem seu uso em vários campos avançados e de nicho, onde o desempenho não pode ser comprometido.

Sistemas de energia renovável

Em inversores solares fotovoltaicos (PV) e conversores de turbinas eólicas, os capacitores de filmes CC são empregados no circuito de link de DC. Eles devem operar de maneira confiável por décadas sob níveis flutuantes de energia e muitas vezes em condições ambientais desafiadoras. Sua vida longa e estabilidade os tornam perfeitos para essas aplicações de energia verde, onde a manutenção e a substituição são caras e indesejáveis.

Veículos elétricos e híbridos (EV/HEV)

Os metros-textos de veículos elétricos dependem muito de capacitores de filme DC de alto desempenho. Eles são usados ​​nos principais inversores de tração que conduzem os motores, em carregadores a bordo e nos conversores DC-DC. Aqui, eles devem exibir desempenho excepcional sob o ambiente de alta temperatura do Hood e possuir a integridade mecânica para suportar a vibração constante. Esta é uma área -chave onde a questão de Capacitor de filme vs capacitor de cerâmica para alta frequência é resolvido em favor dos tipos de filmes devido à sua maior estabilidade de capacitância e manuseio de tensão.

Energia pulsada e equipamento médico

Aplicações como desfibriladores, máquinas de ressonância magnética e sistemas a laser requerem capacitores que podem descarregar uma quantidade muito grande de energia em um tempo extremamente curto. Os capacitores especializados de filmes DC, geralmente com projetos de eletrodos metalizados, são projetados para atender a essas exigências intensas de descarga de pulsos com segurança e repetidamente.

Vantagens sobre tecnologias alternativas de capacitores

Ao projetar um circuito, os engenheiros têm uma escolha entre várias tecnologias de capacitores, principalmente cerâmica, eletrolítica (alumínio e tântalo) e filme. Cada um tem seu lugar, mas os capacitores de filmes da DC oferecem um conjunto convincente de vantagens que os tornam a solução preferida em vários cenários. Compreender esses benefícios é essencial para apreciar sua proposta de valor e justifica sua especificação em projetos onde o desempenho, a longevidade e a segurança são fundamentais. Essa análise comparativa destacará por que os capacitores de filmes geralmente superam suas alternativas, fornecendo uma lógica mais clara para sua seleção.

Capacitores de filme vs. Cerâmica (MLCCs)

Os capacitores de cerâmica multicamada (MLCCs) são populares por seu tamanho pequeno e excelente resposta de alta frequência. No entanto, para muitas aplicações de DC, os capacitores de filmes têm vantagens distintas, especialmente quando se trata de Capacitor de filme vs capacitor de cerâmica para alta frequência Aplicações de energia.

• Estabilidade da capacitância: Os capacitores de cerâmica, particularmente os feitos com dielétricos de classe 2 (como X7R, X5R), exibem alterações significativas de capacitância com tensão e temperatura de polarização aplicada por CC. Os capacitores de filmes, especialmente o polipropileno, oferecem valores de capacitância notavelmente estáveis ​​sob diferentes condições elétricas e ambientais, que são críticas para os circuitos de tempo, filtragem e ressonância.
• Manuseio de tensão: Enquanto os MLCCs de alta tensão existem, os capacitores de filme geralmente estão mais prontamente disponíveis e econômicos para aplicações DC de alta tensão (por exemplo, acima de 500V). Eles também não sofrem com os efeitos microfônicos e piezoelétricos que atormentam os capacitores de cerâmica.
• Modo de confiabilidade e falha: Os capacitores de filme são conhecidos por sua propriedade de "autocura", onde uma quebra dielétrica localizada vaporiza a metalização circundante, isolando a falha e permitindo que o capacitor continue funcionando. Os capacitores de cerâmica podem falhar em curto-circuito, o que pode ser catastrófico para o circuito.

Filme vs. capacitores eletrolíticos

Os capacitores eletrolíticos de alumínio são frequentemente escolhidos para sua alta capacitância por volume e custo-efetividade. No entanto, os capacitores de filmes os superam em várias áreas -chave, justificando seu uso em aplicações mais exigentes.

• Longevidade e vida: Os capacitores eletrolíticos têm uma vida útil limitada, geralmente quantificada em milhares de horas, à medida que seu eletrólito seca gradualmente. Os capacitores de filmes, sem eletrólito líquido, possuem uma vida operacional excepcionalmente longa, normalmente excedendo 100.000 horas e não estão sujeitos a mecanismos de desgaste da mesma maneira.
• Desempenho elétrico: Os capacitores de filme têm uma resistência à série equivalente muito menor (ESR) e menor fator de dissipação em uma ampla faixa de frequência. Isso os torna muito mais eficientes em aplicações com altas correntes de ondulação, reduzindo a geração de calor e melhorando a eficiência geral do sistema.
• Polaridade e confiabilidade: Os capacitores eletrolíticos são polarizados, o que significa que eles devem estar conectados com a polaridade CC correta ou falharão. Os capacitores de filme são não polarizados, simplificando a instalação e eliminando o risco de falha incorreta de polarização. Além disso, a construção robusta dos capacitores de filmes os torna menos suscetíveis a choque e vibração.

Esta análise ressalta por que para Long Life DC Power Film Capacitor Requisitos, como na automação industrial ou na infraestrutura de energia renovável, a tecnologia de filmes é a escolha inequívoca sobre os eletrolíticos.

Garantir confiabilidade e desempenho a longo prazo

Especificar um capacitor de filme de alta qualidade é apenas parte da equação para um design bem-sucedido. Garantir sua confiabilidade ao longo da vida útil pretendida do produto requer atenção cuidadosa às condições operacionais de deraca, instalação e operacional. A robustez inerente aos capacitores de filmes pode ser comprometida pelo uso inadequado, levando a falhas de campo que poderiam ter sido facilmente evitadas. Esta seção descreve as melhores práticas e as principais considerações para maximizar o desempenho e a longevidade desses componentes em seus sistemas eletrônicos. A adesão a essas diretrizes é uma prática defendida por todos os respeitáveis DC Film Capacitor Fabrory e é essencial para a construção de produtos duráveis ​​e confiáveis.

A prática crítica de tensão e temperatura derativa

A deação é a prática de operar um componente abaixo dos limites máximos nominais para melhorar a confiabilidade e prolongar sua vida útil. Para os capacitores de filmes CC, os dois parâmetros mais críticos para derretar são tensão e temperatura.

• Deating de tensão: É uma prática padrão e altamente recomendada para aplicar um fator de desdobramento de pelo menos 20% à tensão CC nominal do capacitor. Por exemplo, um capacitor avaliado para 100V DC não deve ser submetido a tensões contínuas acima de 80V no aplicativo. Essa margem é responsável por transientes de tensão, picos e desgaste dielétrico de longo prazo, reduzindo significativamente a probabilidade de quebra dielétrica.
• Deating de temperatura: Da mesma forma, o capacitor deve ser operado a uma temperatura bem abaixo da temperatura nominal máxima. Manter a temperatura central do capacitor (que é a temperatura ambiente mais o aquecimento interno da corrente de ondulação) pelo menos 10-20 ° C abaixo da classificação máxima pode aumentar drasticamente sua vida operacional. Como regra geral, para cada redução de 10 ° C na temperatura operacional, a expectativa de vida de um capacitor de filme dobra aproximadamente.

Compreensão e implementação como testar um Capacitor de filme DC para falha faz parte de um processo robusto de garantia de qualidade, mas impedir a falha por meio de derrada prudente é uma estratégia muito mais eficaz.

Recomendações de manuseio, armazenamento e solda

Os processos de manuseio e montagem físicos também podem afetar o desempenho dos capacitores de filmes. A seguir, as diretrizes do fabricante são fundamentais.

• Estresse mecânico: Evite sujeitar o corpo do capacitor e, especialmente, os levos a flexão excessiva ou estresse mecânico. Para capacitores radiais com chumbo, os cabos devem estar dobrados mais próximos do que uma distância especificada (por exemplo, 3-5 mm) do encapsulamento para evitar danificar o contato interno.
• Condições de armazenamento: Os capacitores de filme devem ser armazenados em um ambiente frio e seco. Embora sejam menos higroscópicos que os MLCCs, a exposição prolongada à alta umidade ainda é indesejável. Para dispositivos de montagem de superfície, é fundamental seguir as instruções do nível de sensibilidade à umidade do fabricante (MSL) para evitar a "pipoca" durante a solda de refluxo.
• Perfis de solda: Atenda estritamente com os perfis de temperatura de solda e tempo recomendados fornecidos na folha de dados do fabricante. O calor excessivo durante a solda de onda ou refluxo pode danificar a estrutura interna e derreter o filme plástico dielétrico, degradando permanentemente o desempenho do capacitor.
