O guia completo para capacitores resfriados a água: melhorando o desempenho e a longevidade

Compreendendo os fundamentos dos capacitores resfriados a água

Os capacitores resfriados a água representam um avanço crítico no gerenciamento de energia térmica em sistemas eletrônicos e elétricos de alta potência. Ao contrário dos seus equivalentes refrigerados a ar, estes componentes especializados utilizam as propriedades superiores de transferência de calor da água para dissipar o excesso de calor, mantendo assim temperaturas operacionais ideais e garantindo confiabilidade e desempenho incomparáveis ​​em aplicações exigentes.

O que exatamente é um capacitor resfriado a água?

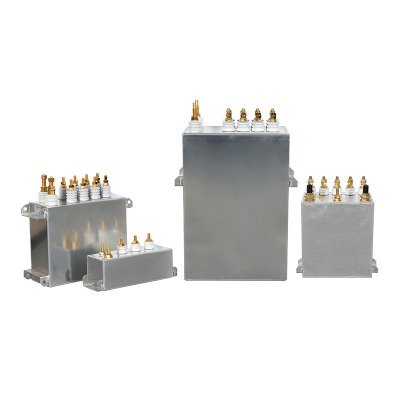

Um capacitor resfriado a água é um componente eletrônico passivo projetado para armazenar e liberar energia elétrica, integrado a um mecanismo de resfriamento interno que circula a água para remover o calor gerado durante sua operação. Este projeto é fundamental em aplicações onde altas correntes de ondulação e ciclos rápidos de carga e descarga geram carga térmica significativa, que, se não for controlada, pode degradar materiais dielétricos, aumentar a resistência em série equivalente (ESR) e, por fim, levar a falhas prematuras. O princípio fundamental depende do facto de a água ter uma capacidade de calor específico e uma condutividade térmica muito mais elevadas em comparação com o ar, permitindo-lhe absorver e transportar o calor com muito mais eficiência.

A construção normalmente envolve um invólucro metálico, geralmente de cobre ou alumínio, que contém o elemento capacitor (uma combinação de eletrodos e dielétrico). Esta carcaça foi projetada com um labirinto interno ou canais que permitem que o líquido refrigerante flua próximo às peças geradoras de calor. As portas de entrada e saída são equipadas para conexão a um sistema de resfriamento externo. Todo este conjunto é hermeticamente vedado para evitar qualquer vazamento de refrigerante no elemento capacitor ou vice-versa. A escolha do refrigerante pode variar; embora a água deionizada seja comum devido às suas excelentes propriedades térmicas e baixa condutividade elétrica, às vezes são usadas misturas com glicol ou outros inibidores para evitar congelamento ou corrosão.

O papel crítico do resfriamento na função do capacitor

O calor é o principal inimigo de qualquer capacitor. A vida útil de um capacitor é inversamente proporcional à sua temperatura operacional; para cada aumento de 10°C acima da temperatura nominal, a vida operacional normalmente é reduzida pela metade. Esta lei de taxas de falha de Arrhenius ressalta a importância de um gerenciamento térmico eficaz. Em capacitores resfriados a água, o sistema de resfriamento ativo contraria diretamente essa degradação térmica. Ao manter a temperatura central dentro de limites seguros, esses capacitores podem:

• Sustente classificações de corrente de ondulação mais altas sem desclassificação.
• Mantenha valores estáveis ​​de capacitância e ESR por um período mais longo.
• Opere de forma confiável em ambientes com alta temperatura ambiente.
• Obtenha uma vida útil significativamente mais longa em comparação com unidades refrigeradas a ar de classificação semelhante.

Isto os torna indispensáveis ​​em cenários onde a falha não é uma opção e onde os métodos de resfriamento passivo são simplesmente insuficientes.

Principais vantagens da implementação de resfriamento a água em sistemas capacitivos

A integração da tecnologia de resfriamento a água em capacitores traz uma infinidade de benefícios que se traduzem diretamente em melhorias no nível do sistema. Essas vantagens são mais pronunciadas em aplicações de alta densidade de potência, onde o espaço é limitado e a eficiência é fundamental.

Gerenciamento térmico e densidade de energia superiores

A vantagem mais significativa é a melhoria dramática na dissipação de calor. A condutividade térmica da água é aproximadamente 25 vezes maior que a do ar e sua capacidade térmica específica é cerca de quatro vezes maior. Isso significa que um sistema de resfriamento a água pode remover a mesma quantidade de calor com uma vazão volumétrica muito menor e um aumento de temperatura menor no próprio refrigerante. Consequentemente, capacitor refrigerado a água para inversor de alta potência os sistemas podem ser projetados para serem mais compactos enquanto lidam com a mesma potência, ou podem lidar com potência significativamente maior no mesmo formato. Isto leva a um aumento geral na densidade de potência de todo o sistema, um fator crucial na eletrônica moderna, como inversores de energia renovável e acionamentos de motores industriais.

Maior confiabilidade e vida útil operacional

Ao manter consistentemente temperaturas operacionais mais baixas, os capacitores resfriados a água sofrem menos estresse térmico. Os processos eletroquímicos que levam à evaporação do eletrólito e à degradação gradual do dielétrico são consideravelmente retardados. Isso resulta em um desvio mais lento de parâmetros-chave como capacitância e ESR ao longo do tempo. Por exemplo, onde um capacitor padrão pode apresentar uma perda de 20% na capacitância após 10.000 horas a 85°C, um equivalente resfriado a água operando a 55°C pode apresentar apenas uma perda de 5% após a mesma duração, efetivamente duplicando ou até triplicando a vida útil do componente e reduzindo o custo total de propriedade através de substituições menos frequentes.

Selecionando o capacitor resfriado a água certo para sua aplicação

A escolha de um capacitor resfriado a água apropriado é um processo matizado que requer consideração cuidadosa dos parâmetros elétricos, térmicos e mecânicos. Um passo em falso na seleção pode levar a um desempenho inadequado ou falha do sistema.

Parâmetros Elétricos Críticos

As especificações elétricas primárias permanecem capacitância (µF), classificação de tensão (VDC) e corrente de ondulação (Arms). No entanto, com o resfriamento, a capacidade da corrente de ondulação é bastante aprimorada. É vital consultar as folhas de dados do fabricante para compreender a classificação da corrente de ondulação em diferentes taxas de fluxo e temperaturas do líquido refrigerante. O capacitor refrigerado a água de baixo ESR é particularmente procurado para aplicações como conversores de frequência e aquecimento por indução, porque a baixa ESR minimiza a geração de calor intrínseco (perdas I²R), facilitando o trabalho do sistema de refrigeração e melhorando a eficiência geral. Além disso, o valor da capacitância deve ser estável na frequência pretendida e na faixa de temperatura da aplicação.

Considerações Térmicas e Mecânicas

A resistência térmica do núcleo do capacitor ao refrigerante (Rth) é um valor chave de mérito. Um Rth mais baixo indica um design mais eficiente que transfere calor para o refrigerante de forma mais eficaz. Este parâmetro depende da construção interna, dos materiais utilizados e da vazão do refrigerante. A vazão necessária e a queda de pressão no capacitor devem ser compatíveis com a bomba do sistema de refrigeração existente. Fisicamente, os tipos de conectores (portas roscadas para mangueiras) e sua orientação devem ser compatíveis com o layout do sistema. Por exemplo, um capacitor compacto resfriado a água para aquecimento por indução deve não apenas ter as especificações elétricas corretas, mas também um formato que se encaixe nos espaços frequentemente apertados de uma fonte de alimentação de aquecimento por indução.

Diversas aplicações industriais de capacitores resfriados a água

Os benefícios exclusivos dos capacitores resfriados a água os tornam o componente preferido em uma ampla gama de indústrias pesadas. Sua capacidade de lidar com tensões elétricas extremas enquanto permanecem frias sustenta a confiabilidade de muitas tecnologias modernas.

Eletrônica de Potência e Energia Renovável

No domínio da energia renovável, os inversores solares e eólicos em grande escala convertem a energia CC em energia CA compatível com a rede. Este processo envolve altas frequências de comutação e correntes de ondulação substanciais nos capacitores do barramento CC. Aqui, capacitor de link CC resfriado a água unidades são implantadas para garantir estabilidade e longevidade. Eles lidam com as altas correntes de ondulação enquanto o resfriamento integrado os mantém a uma temperatura estável, evitando fugas térmicas e garantindo décadas de serviço confiável com manutenção mínima, o que é crucial para instalações remotas e inacessíveis, como parques eólicos offshore.

Processos Industriais de Aquecimento e Fusão

Os sistemas de aquecimento e fusão por indução operam em altas frequências (de kHz a MHz) e níveis de potência muito altos (muitas vezes na casa dos megawatts). Os capacitores tanque usados ​​nos circuitos ressonantes desses sistemas estão sujeitos a enormes correntes e intensos campos eletromagnéticos. Um capacitor refrigerado a água industrial para forno de fusão foi projetado especificamente para este ambiente hostil. Sua construção robusta e resfriamento eficiente evitam a quebra dielétrica sob estresse elétrico e térmico extremo, permitindo operação contínua em fundições e plantas de processamento de metais para fusão, forjamento e tratamento térmico de metais.

Equipamentos Médicos e Científicos

As aplicações de alta potência não se limitam à indústria pesada. Equipamentos como máquinas de ressonância magnética (MRI) e aceleradores de partículas requerem sistemas elétricos extremamente estáveis ​​e potentes. Capacitores resfriados a água são usados ​​nos amplificadores de gradiente e amplificadores de RF desses equipamentos, onde sua estabilidade e confiabilidade são inegociáveis ​​para garantir diagnósticos precisos e medições científicas.

Uma análise comparativa: resfriamento a água versus resfriamento a ar para capacitores

Para realmente apreciar a proposta de valor dos capacitores resfriados a água, é essencial uma comparação direta com os métodos tradicionais resfriados a ar. As diferenças são substanciais e impactam quase todos os aspectos do projeto e operação do sistema.

A tabela a seguir descreve as principais distinções entre essas duas metodologias de resfriamento:

Como demonstra a tabela, a escolha não é sobre qual é universalmente melhor, mas qual é mais apropriado para a aplicação específica. O resfriamento a água é a escolha inequívoca para ultrapassar os limites de potência e confiabilidade.

Melhores práticas de instalação, manutenção e integração de sistemas

A instalação adequada e a manutenção diligente são fundamentais para obter todos os benefícios e longevidade de um capacitor resfriado a água. Negligenciar esses aspectos pode levar a vazamentos, entupimentos, corrosão e falhas catastróficas.

Técnicas de instalação adequadas

A montagem mecânica deve ser segura, mas não deve distorcer o invólucro do capacitor, pois isso pode causar tensão nas soldas e nas vedações. É crucial seguir os valores de torque especificados pelo fabricante para qualquer equipamento de montagem. As conexões do encanamento requerem atenção cuidadosa. Use vedações apropriadas (por exemplo, anéis de vedação, arruelas) e evite apertar demais as conexões, o que pode danificar as portas. O capacitor deve ser posicionado de forma que o ar possa ser facilmente purgado de seus canais internos durante o enchimento do sistema. Idealmente, as portas devem ser orientadas verticalmente para cima. O circuito de resfriamento deve incluir um filtro para reter partículas que possam obstruir as estreitas passagens internas do capacitor.

Manutenção e monitoramento contínuos

Um cronograma de manutenção preventiva é essencial. A qualidade do líquido refrigerante deve ser verificada regularmente, incluindo nível de pH, condutividade elétrica e presença de inibidores. O líquido refrigerante degradado pode causar corrosão interna e revestimento, o que reduz drasticamente a eficiência do resfriamento e pode causar curtos-circuitos. O sistema deve ser periodicamente lavado e reabastecido com líquido refrigerante novo e apropriado (por exemplo, água deionizada com aditivos anticorrosivos). Inspecione regularmente todas as mangueiras, braçadeiras e conexões em busca de sinais de desgaste, rachaduras ou vazamentos. O monitoramento da temperatura do líquido refrigerante que entra e sai do capacitor pode fornecer informações de diagnóstico valiosas; um delta-T crescente (diferença de temperatura) pode indicar fluxo reduzido devido a entupimento ou problema na bomba, ou aumento da geração de calor do próprio capacitor, sinalizando falha potencial iminente.

Solução de problemas comuns em sistemas de capacitores resfriados a água

Mesmo com um design e instalação perfeitos, podem surgir problemas. Compreender como diagnosticar problemas comuns é fundamental para minimizar o tempo de inatividade.

Identificando e resolvendo vazamentos de refrigerante

Um vazamento é o modo de falha mais imediato e óbvio. Se for detectado líquido refrigerante, o sistema deverá ser desligado imediatamente para evitar danos aos componentes elétricos. Inspecione visualmente todas as conexões externas e o corpo do capacitor da fonte. Pequenos vazamentos nas conexões geralmente podem ser resolvidos apertando a conexão ou substituindo uma vedação. No entanto, se o vazamento for proveniente do próprio corpo do capacitor (uma rachadura ou falha na solda), a unidade deverá ser substituída. Usar um testador de pressão no circuito de resfriamento durante a manutenção pode ajudar a identificar vazamentos lentos que não são imediatamente visíveis.

Abordando o desempenho de resfriamento reduzido

Se o capacitor estiver mais quente do que o normal, a causa raiz geralmente está relacionada ao sistema de refrigeração, não ao capacitor. Primeiro, verifique a vazão do líquido refrigerante; um filtro entupido, uma bomba com defeito ou uma câmara de ar no circuito podem reduzir severamente o fluxo. A seguir, verifique a qualidade do líquido refrigerante; refrigerante contaminado com alta condutividade ou crescimento biológico pode depositar incrustações nas superfícies internas, agindo como isolante térmico. O trocador de calor externo (radiador) também deve ser inspecionado para garantir que esteja efetivamente rejeitando calor para o ambiente (por exemplo, não esteja obstruído com poeira). Se tudo isso for descartado, o próprio capacitor pode estar falhando, manifestando-se como um aumento na Resistência Equivalente em Série (ESR), que gera mais calor para a mesma corrente. Medir o ESR do capacitor pode confirmar isso.

O futuro da tecnologia de resfriamento de capacitores

A evolução de capacitores resfriados a água está em andamento, impulsionado pela demanda incessante por maior potência, menor tamanho e maior confiabilidade. As tendências futuras apontam para a integração de recursos de monitoramento inteligente diretamente no conjunto do capacitor. Sensores para medição em tempo real de temperatura interna, pressão e até ESR podem fornecer dados de manutenção preditiva, alertando os controladores do sistema sobre problemas iminentes antes que causem tempo de inatividade. Além disso, a pesquisa de novos materiais dielétricos com perdas inerentemente mais baixas e maior tolerância à temperatura funcionará em sinergia com técnicas avançadas de resfriamento para criar a próxima geração de soluções de armazenamento de energia capacitiva de altíssima potência.
